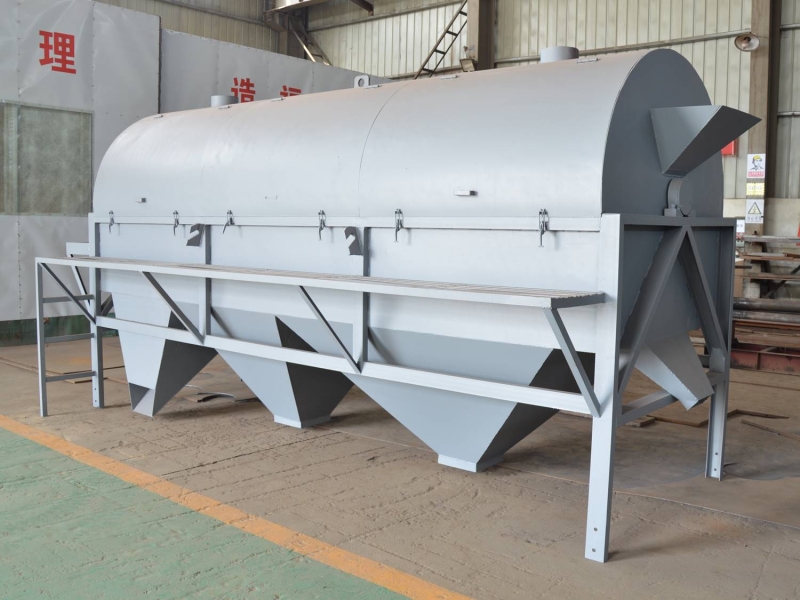

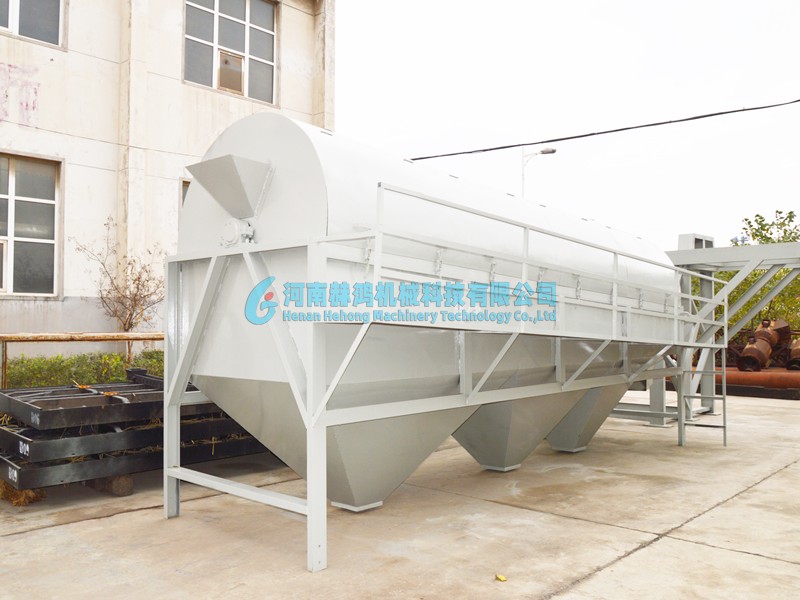

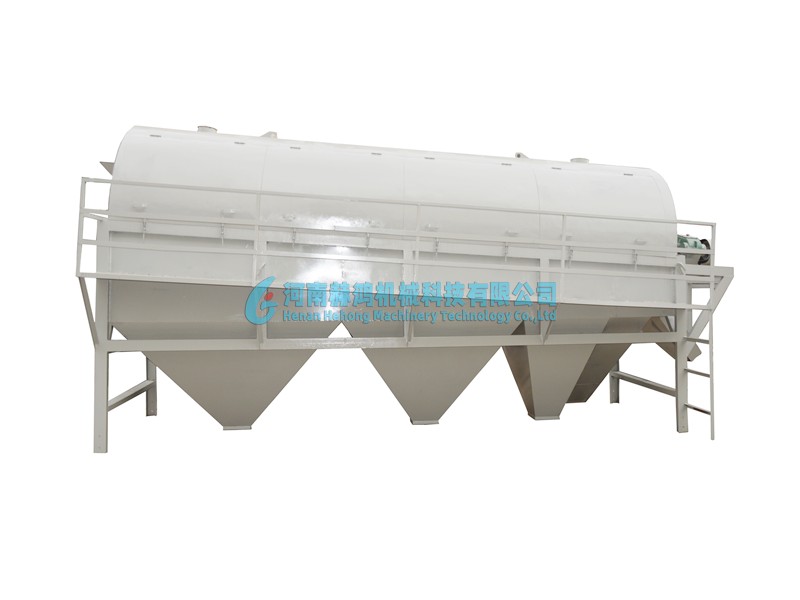

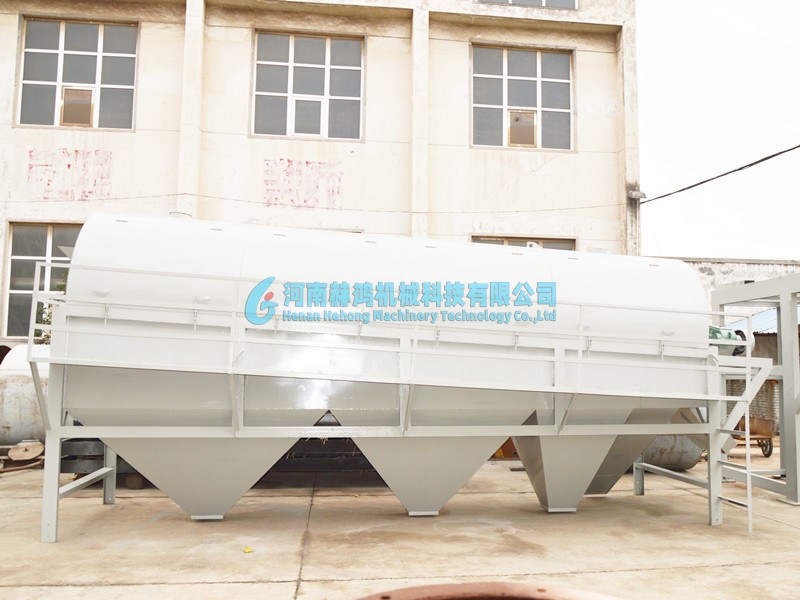

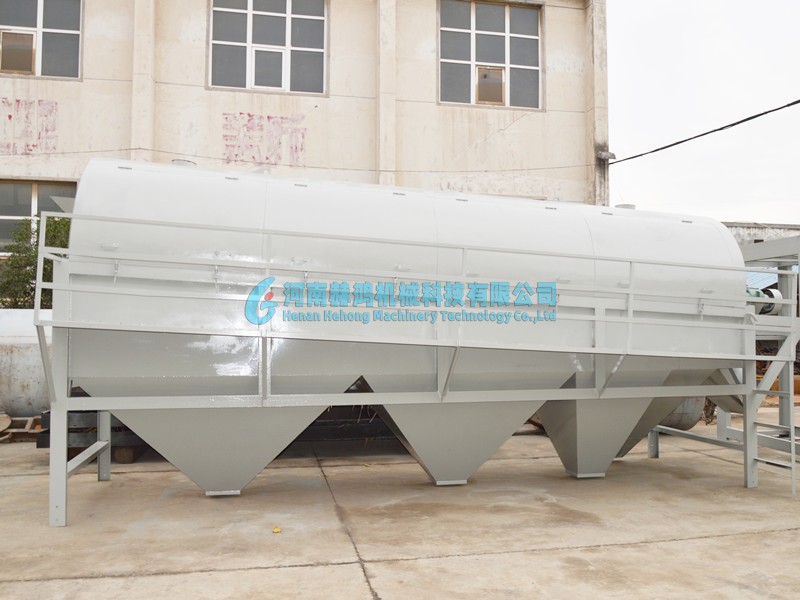

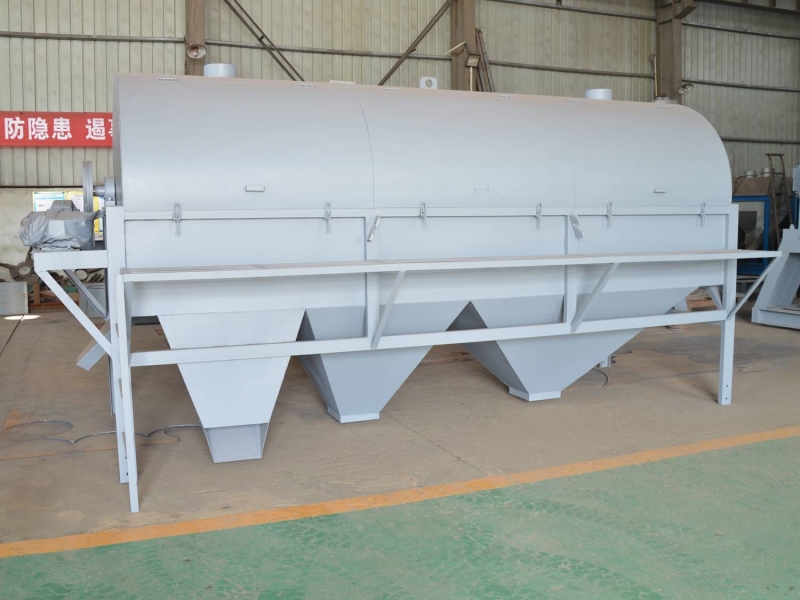

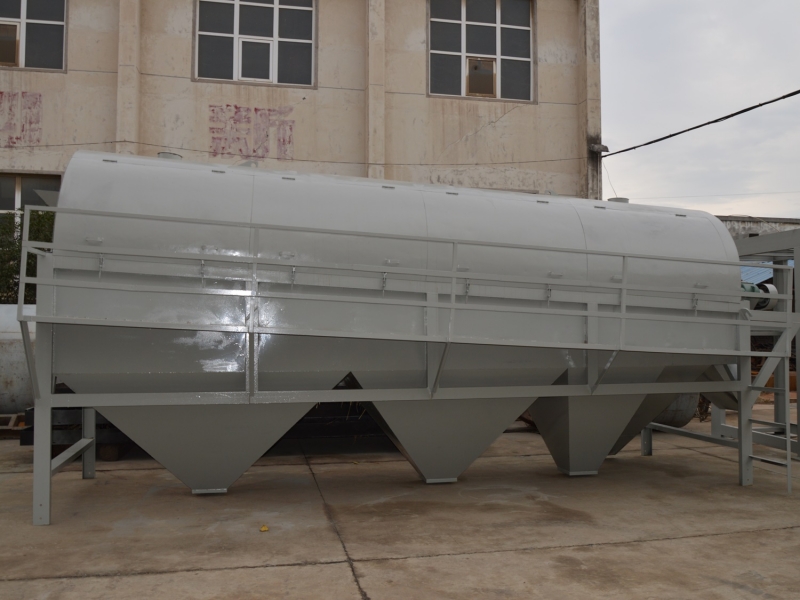

高效分级筛（铝灰筛分）

分级筛是一种滚筒式的筛分设备。分级筛的筛网围绕骨架缠绕成圆形，电机带动圆形筛网进行旋转。物料在通过筛网时，小于筛孔细度的物料从筛孔漏下，大于筛孔细度的物料从筛网末端流出，从而实现不同颗粒大小物料的分级。分级筛内部可以安装1层到5层筛网，来实现多级物料的筛分作业。

全国统一销售热线：138-3858-5676

产品介绍

特点及优势

适用于各种物料的筛分作业，工作噪音低。
可设置5层筛网，分选6种不同颗粒度的物料
筛网材质有不锈钢、尼龙、锰钢等多种选择。
筛分精度高，zui细可筛分150目产品。

1. 从动轴 Driven shaft 2. 上箱体 Upper cover 3. 筛体 Sieve part 4. 内筛网 Inner sieve 5. 外筛网 Outer sieve 6. 机架 Frame 7.下箱体 Lower cover 8. 减速机 Reducer 9.护罩 Shield 10.电机 Motor11. 皮带 Belt 12.电机轮 motor pulley 13、14、15、16、17-出料口 Outlet

产品参数

规格型号	单位	Φ1300×5500	Φ1500×6500	Φ1800×6500	Φ2000×6500	Φ2200×6500
筒体转速	r/min	23	21	17	15	14
筒体直径	mm	1300	1500	1800	2000	2200
处理量	m3/h	5-6	8-10	10-13	13-15	15-20
电机功率	kw	5.5	11	15	18.5	11×2
减速机型号	-	XWD5	ZQ350	ZQ400	ZQ500	BWD-4
