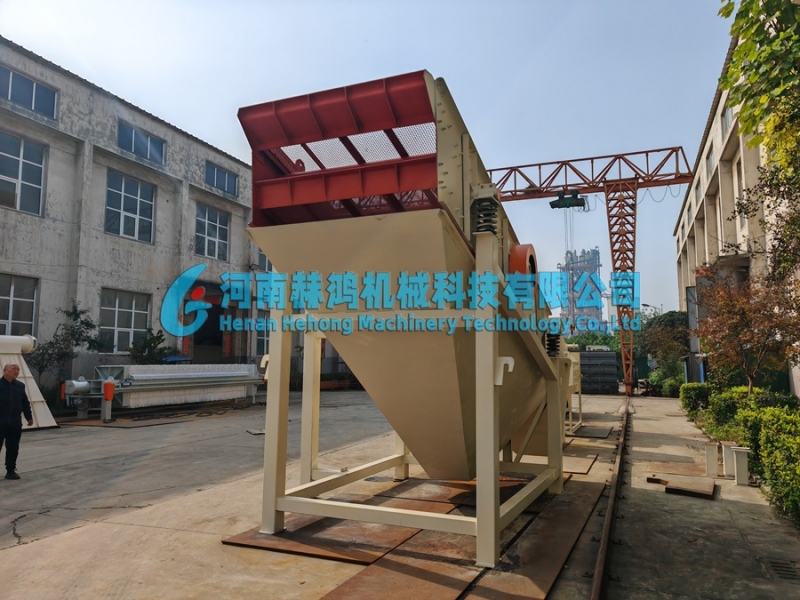

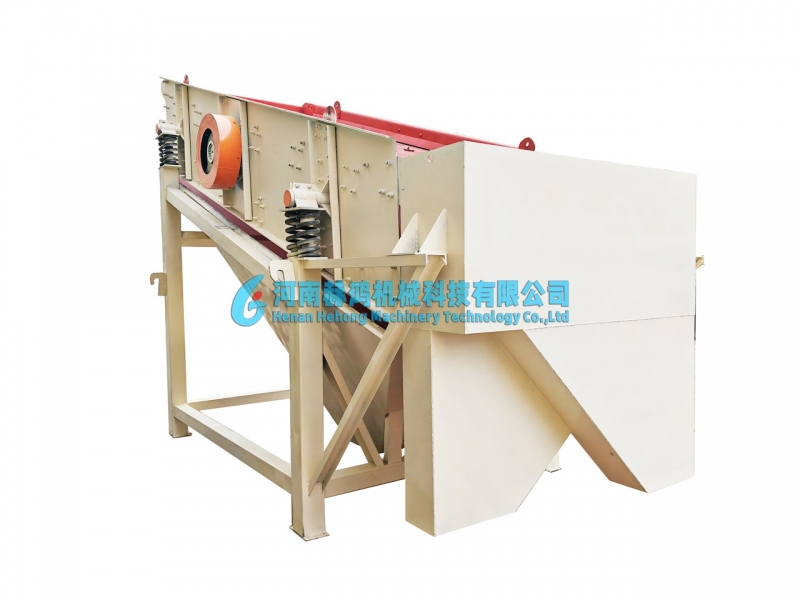

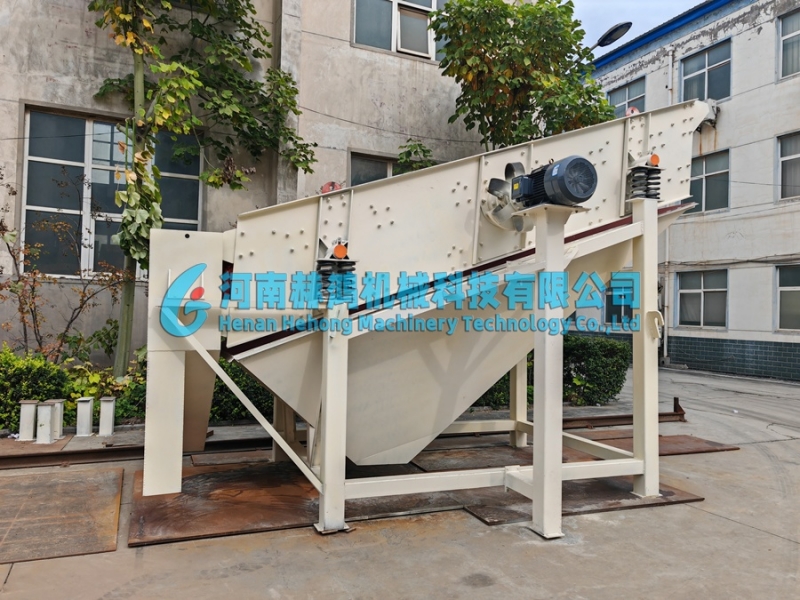

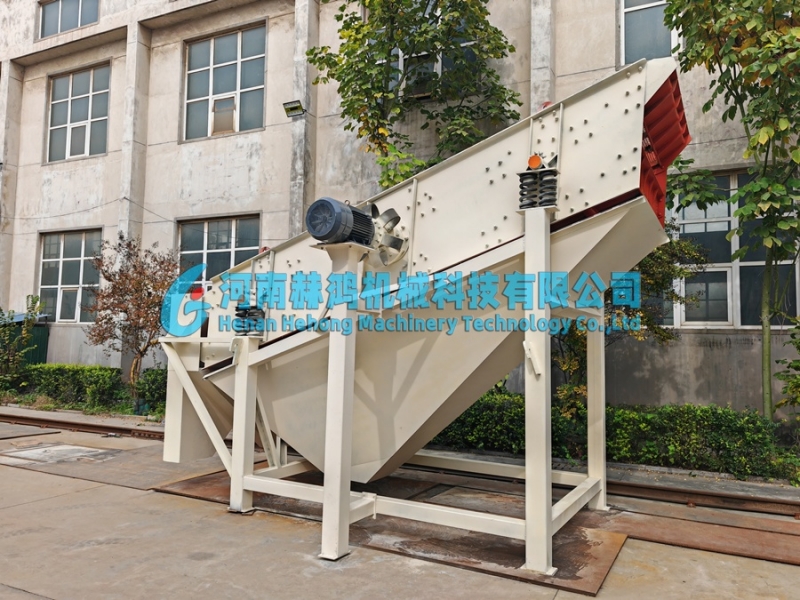

YK系列圆振动筛

圆振动筛是一种做圆形振动、多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。振动筛按筛面工作时运动轨迹的特点，分为圆运动振动筛(简称圆振动筛)和直线运动振动筛(简称直线振动筛)两大类。圆振动筛由于振

全国统一销售热线：138-3858-5676

产品介绍

圆振动筛是一种做圆形振动、多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。

振动筛按筛面工作时运动轨迹的特点，分为圆运动振动筛(简称圆振动筛)和直线运动振动筛(简称直线振动筛)两大类。圆振动筛由于振动器安装的位置偏差，实际筛箱运动轨迹一般为椭圆。即使直线振动筛，由于制造与设计偏差，通常筛箱的运动轨迹也不完全是直线，只是接近直线振动。圆振动筛由于激振器是一根轴，所以又叫单轴振动筛，直线振动筛激振器由两根轴组成，所以也称双轴振动筛。

特点及优势

整机采用Q235板材，耐用性良好。
YX系列振动筛处理量大，筛分效率高。
采用激振器作为激振源，激振力强，运行平稳。
电机与激振器连接采用挠性联轴器，使用寿命长。

YK系列圆振动筛

1.筛箱 Screen box 2.激振器Vibration exciter 3&4. 弹簧 Spring 5&7. Support 6. 电机底座 Motor base 8.电机 Motor 9&10 筛网 screen

产品参数

型号 Model	筛网层数 Qty of screen	双振幅 Amplitude (mm)	振动频率 Frequency (r/min)	处理能力 Capacity (t/h)	配套功率 Motor (kW)	重量 Weight (t)
YK0824	1	6-10	960	27-150	4	1.7
2YK0824	2	6-10	960	27-150	4	1.8
YK1236	1	6-10	960	35-206	5.5	2.8
2YK1236	2	6-10	970	35-206	5.5	3
3YK1236	3	6-10	970	35-206	7.5	3.5
YK1548	1	6-10	970	44-275	15	4
2YK1548	2	6-10	970	44-275	15	4.5
3YK1548	3	6-10	970	44-275	15	5.5
YK1848	1	6-10	970	56-400	18.5	4.5
2YK1848	2	6-10	970	56-400	18.5	4.8
3YK1848	3	6-10	970	56-400	22	5.7
YK1860	1	6-10	970	56-450	22	5.4
2YK1860	2	6-10	970	56-450	22	5.9
3YK1860	3	6-10	970	56-450	22	7
YK2160	1	6-10	980	80-720	30	5.6
2YK2160	2	6-10	980	80-720	30	6.1
3YK2160	3	6-10	980	80-720	30	7.2
YK2460	1	6-10	980	100-800	30	5.9
2YK2460	2	6-10	980	100-800	30	6.5
3YK2460	3	6-10	980	100-800	37	8
