气流分级系统

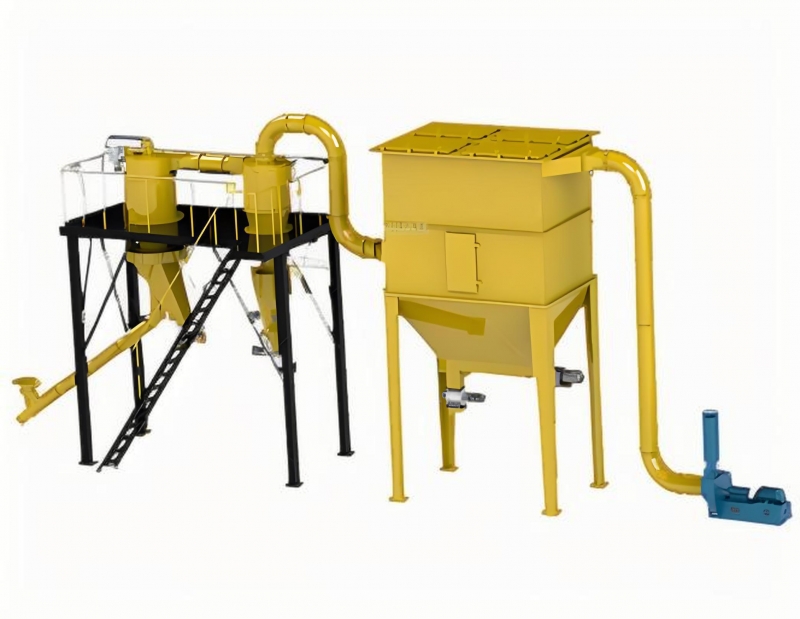

气流分级系统由气流分级机、旋风收集器、除尘器、引风机、电控柜等组成。工作时物料在风机引力作用下由分级机下部进料口进入，之后物料随上升气流高速运动至分级区，在高速旋转的分级涡轮产生的离心力和气流产生的向心力作用下，使粗细颗粒分离，符合粒径要求的细颗粒通过分级轮叶片间隙进入旋风分离器和除尘器收集，粗颗粒夹带部分细颗粒沿筒壁面旋下，外界二次空气通过导流部整流成稳定的旋流，将混杂或粘附于粗颗粒中的细颗粒进

全国统一销售热线：138-3858-5676

产品介绍

特点及优势

直连和皮带驱动。
分级精度更高，配置更合理。
可提供碳钢、不锈钢和耐磨防护。
高产量，低能耗，顶点切割准确。
可多级串联方式使用，同时生产多个粒径的产品。
听过变频器来调节转速以获得不同粒度产品。
分级轮可根据客户需要采用碳钢、不锈钢、陶瓷、聚氨酯等材料制作。
系统负压运行，粉尘排放量符合环保标准。
使用寿命长，维护成本低。

产品参数

型号 Model	分级粒径（D97: µm） Separation size	处理量（T/H） Capacity	分级功率（KW） Power	空气流量(m³/h) Air flow
ITC132	5~150	0.1~0.2	3	500
ITC200	5~150	0.3~0.5	4	1200
ITC300	5~150	0.5~1.5	7.5	2000
ITC360	6~150	1.5~2.5	11	3500
ITC450	6~150	3~5	15	5500
ITC550	8~150	5~7	22	7500
ITC650	8~150	6~8	30	9000
ITC750	8~150	8~10	37	15000
ITC900	10~150	10~15	45	20000
ITC1000	15~150	15~20	55	25000
ITC1250	15~150	20~30	75	40000
ITC1400	15~150	30~40	90	50000
ITC1600	15~150	45~60	110	60000
ITC2000	15~150	60~70	132	90000
ITC2200	18~150	70~80	160	110000
ITC2500	20~150	90~100	200	140000
ITC3000	25~150	130~150	250	200000
