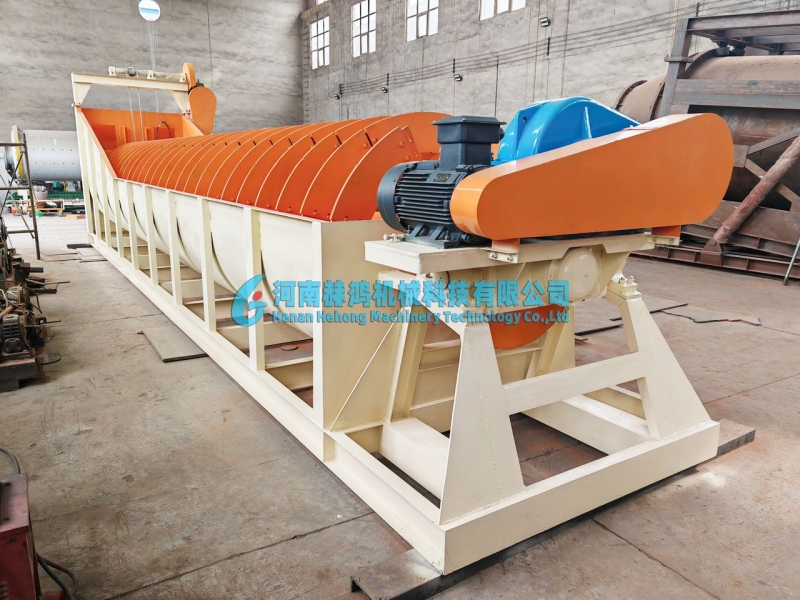

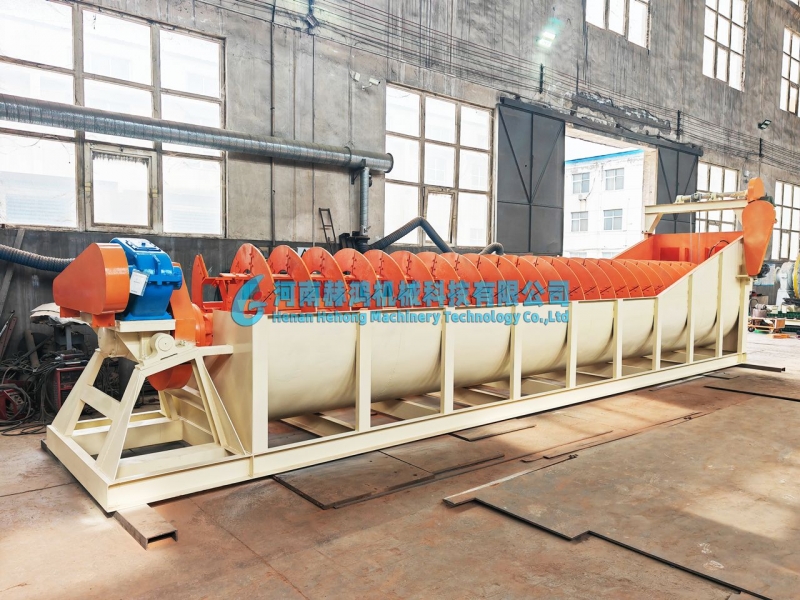

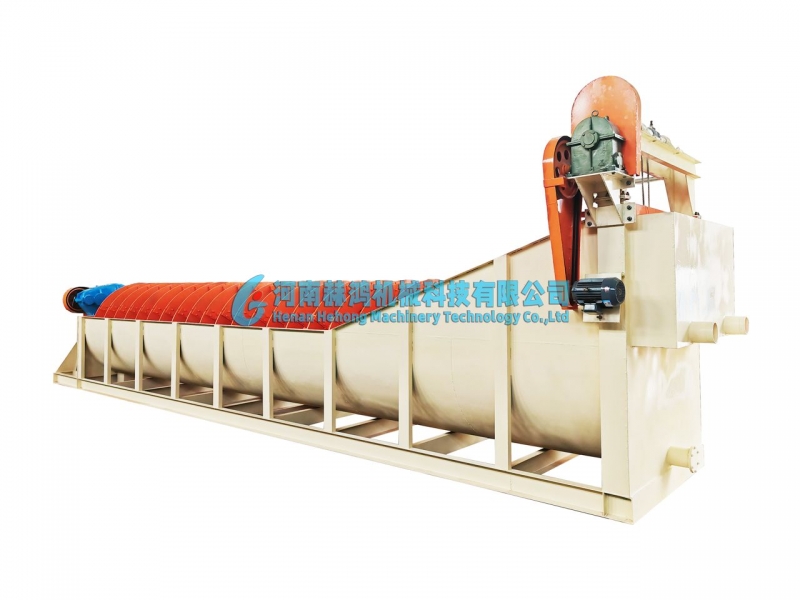

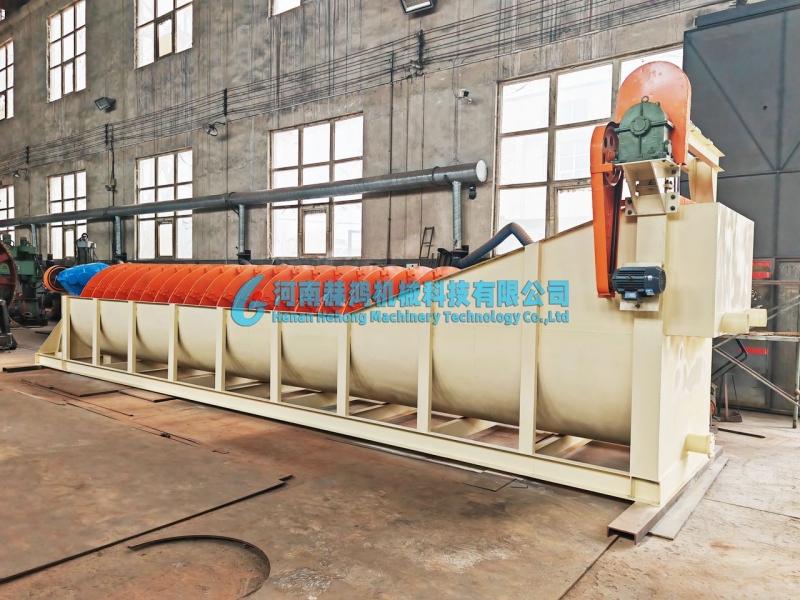

螺旋分级机

螺旋分级机是选矿厂中非常重要的一种机械分级设备。它主要借助固体颗粒的比重和大小不同，导致在液体中沉淀速度不同的原理，来对矿浆进行机械分级。螺旋分级机工作时，矿浆从侧面给入倾斜的槽体,细颗粒会悬浮在矿浆表层，随着水流从溢流堰溢出，成为溢流产品。而粗颗粒沉降到槽体底部，被低速旋转的螺旋叶片向上推送，从上部排矿口排出，成为返砂产品（通常会被送回磨机再次研磨）。

全国统一销售热线：138-3858-5676

产品介绍

螺旋分级机是选矿厂中非常重要的一种机械分级设备。它主要借助固体颗粒的比重和大小不同，导致在液体中沉淀速度不同的原理，来对矿浆进行机械分级。

螺旋分级机工作时，矿浆从侧面给入倾斜的槽体,细颗粒会悬浮在矿浆表层，随着水流从溢流堰溢出，成为溢流产品。而粗颗粒沉降到槽体底部，被低速旋转的螺旋叶片向上推送，从上部排矿口排出，成为返砂产品（通常会被送回磨机再次研磨）。

特点及优势

结构相对简单，运行可靠，操作和维护方便。
与球磨机配套时，能实现自动流送连接。
螺旋叶片采用合金材质，经久耐磨。螺旋叶片单独安装，后期便于更换。
配备升降结构，用于调整螺旋轴的高度，从而控制分级粒度。

产品参数

类型	型号	螺旋直径（mm）	螺旋转数（r/min）	水槽			生产能力		传动电机功率 (KW)	提升电机功率 (KW)
类型	型号	螺旋直径（mm）	螺旋转数（r/min）	长 (mm)	宽 (mm)	倾角(°)	溢流量 (t/24h)	返砂量 (t/24h)	传动电机功率 (KW)	提升电机功率 (KW)
高堰式单螺旋	FG-5	500	8.5-15.5	4500	555	14-18	32	143-261	1.1	/
	FG-7	750	4.5-9.9	5500	830	14-18	65	256-564	3	/
	FG-10	1000	3.5-7.6	6500	1112	14-18	85	473-1026	5.5	/
	FG-12	1200	6	6500	1372	14-18	155	1170-1600	5.5	1.5
	FG-15	1500	2.5-6	8265	1664	14-18	235	1140-2740	7.5	2.2
	FG-20	2000	3.6-5.5	8400	2200	14-18	400	3890-5940	11/15	3
	FG-24	2400	3-5	10515	2900	14-18	580	6800	18.5	4
	FG-30	3000	2-4	12500	3200	14-18	890	11650	22	4
高堰式双螺旋	2FG-12	1200	6	6500	2600	14-18	310	2340-3200	5.5×2	1.5×2
	2FG-15	1500	2.5-6	8265	3200	14-18	470	2800-5480	7.5×2	2.2×2
	2FG-20	2000	3.6-5.5	8400	4280	14-18	800	7780-11880	15×2	3×2
	2FG-24	2400	3.67	9130	5100	14-18	1160	13600	30	3×2
	2FG-30	3000	3.2	12500	6300	14-18	1785	23300	45	4×2
沉没式单螺旋	FG-10	1000	6-7.4	8400	1112	14-18	75	473-1026	5.5	/
	FG-12	1200	5-7	8400	1372	14-18	120	1170-1630	7.5	2.2
	FG-15	1500	2.5-6	10500	1664	14-18	185	1140-2740	7.5	2.2
	FG-20	2000	3.6-5.5	12900	2200	14-18	320	3890-5940	11/15	3
	FG-24	2400	3.64	11130	2600	14-18	455	6800	18.5	4
	FG-30	3000	3.2	14300	3200	14-18	705	11650	30	4
沉没式双螺旋	2FG-12	1200	6	8400	2600	14-18	240	1770-2800	7.5×2	1.5×2
	2FG-15	1500	2.5-6	10500	3200	14-18	370	2280-5480	7.5×2	2.2×2
	2FG-20	2000	3.6-5.5	12900	4280	14-18	800	7780-11880	11×2	3×2
	2FG-24	2400	3.67	11130	5100	14-18.5	910	13700	37	3×2
	2FG-30	3000	3.2	14300	6300	14-18.5	1410	23300	45	4×2
